大量程激光位移传感器 MSE-TS800

● 测量量程:10...2500mm

● 线性度:±0.1~0.2%

● 分辨率:±0.01%

● 采样率高达9.4KHz

● RS232/RS485/以太网/模拟量输出

● 传感器带蓝激光(订制)

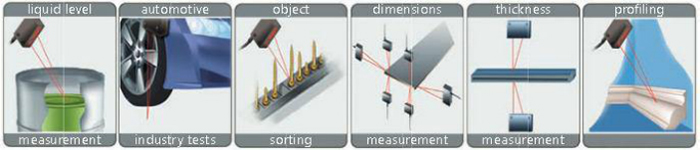

MSE-TS800激光位移传感器测量并检测被测物体的位置、尺寸、表面轮廓、物体形变、振动、分拣、厚度。

激光位移传感器也可测量液体和散装材料的水平位置。该系列包括四种型号:

MSE-TS803—通用传感器(2-1250mm范围)

MSE-TS803HS—高速传感器

MSE-TS800—大量程传感器

MSE-TS805—紧凑型传感器

位置、尺寸、表面轮廓、物体形变、振动、分拣、厚度

工作原理

工作原理是基于非接触光学三角法

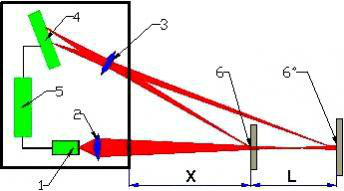

半导体激光器(1)发射的光线通过透镜(2)聚焦到物体(6)上。反射光被透镜(3)收集,投射到线性CCD阵列

(4)上。信号处理器(5)通过三角函数计算,从阵列(4)上光点的位置得出距离。
