高精度激光位移传感器 MSE-TS805
咨询热线: 15098507080

时间:2015-04-27 14:59
高精度激光位移传感器 MSE-TS805

■ 测量量程: 50 ~ 500mm

■ 线性度: ±0.1%

■ 分辨率: ±0.02%

■ 采样率高达 2kHz

■ RS232 / RS485 / Ethernet / Can / 模拟量

■ 传感器带蓝激光(订制)

这些传感器测量并检测对象的位置 、尺寸、表面轮廓、物体形变、振动、分拣、厚度。

激光三角传感器也可以测量液体和散装材料的水平 。

该系列包括四款线性型号:

MSE-TS803 — 通用传感器 ( 2 - 1250毫米范围),

MSE-TS803HS—高速传感器 ,

MSE-TS800 — 大量程传感器 ,

MSE-TS805 — 紧凑值传感器 。

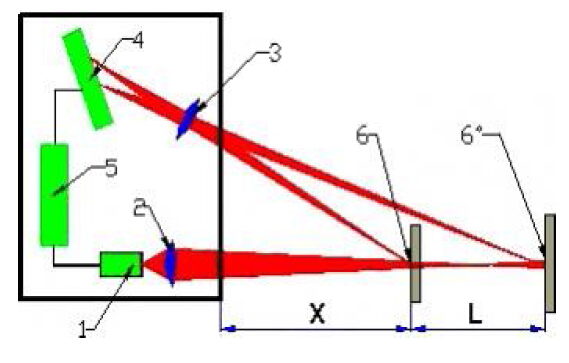

■ 工作原理

是基于非接触光学三角法 。

半导体激光器( 1 )发射的光线通过透镜(2)聚焦到物体(6)上。 反射光被透镜(3)收集,投射到线性CCD阵列(4)上。 信号处理器(5)通过三角函数计算,从阵列(4)上光点的位置得 出距离。

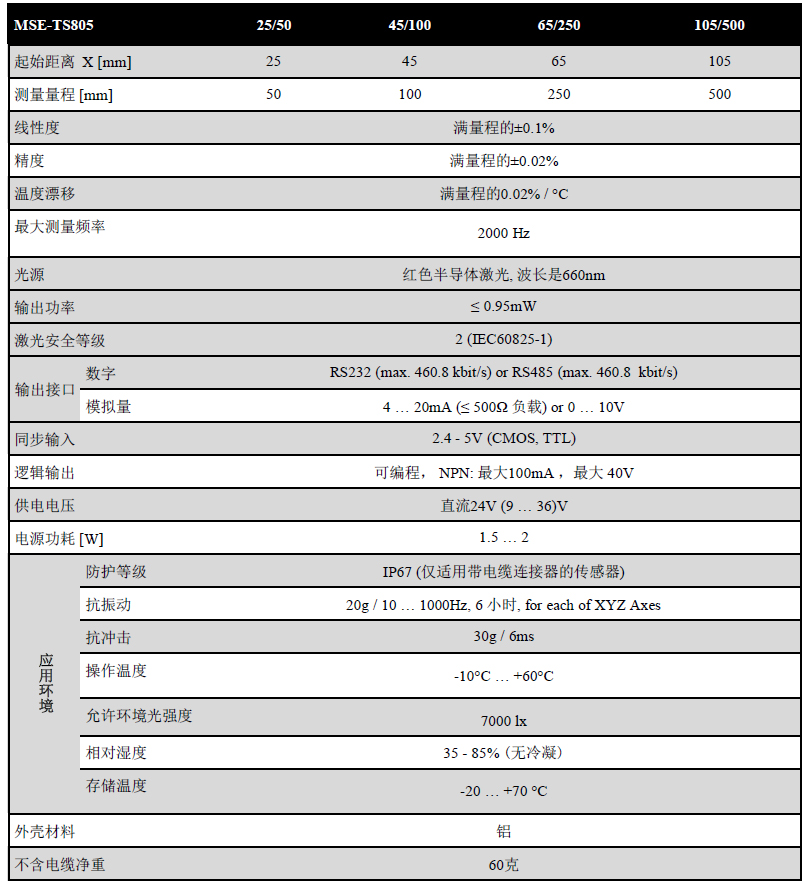

■ 规格参数
