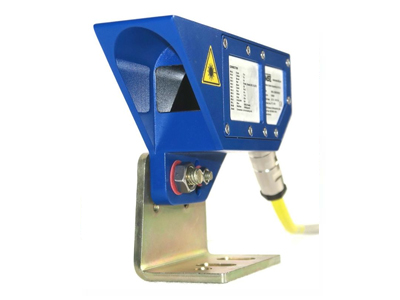

高频率激光测距传感器 MSE-FLD60

综述:

MSE-FLD60型高速激光测距传感器是专为快速获取测量距离应用而设计的。在不使用反射板的情况下,高速测量自然物体目标可达25米。而使用合适的反射板,测量范围可以达到200米。

MSE-FLD60是一款高速激光测距传感器,可以高速触发实时测量,它的测量速率可达30kHz。在200米的测量范围内可以达到厘米级的精度。它所使用的激光是波长为905nm的对人眼安全的红外激光。

MSE-FLD60高速激光测距传感器体积小巧,易于集成。它的防护等级为IP67,具有出色的抗冲击能力,广泛用于工业领域。

主要特点:

● 设计紧凑

● 极高的测量频率(高达30KHz)

● 测量范围大

● 人眼安全

● 外壳防护等级IP67,防震,抗冲击

● 工业接口

● 数字量和模拟量输出

● 便于系统集成

应用:

● 距离测量

● 快速物体检测

● 可用作接近开关

● 2D和3D扫描测量

● 高度测量和液面测量

● 碰撞报警输出

性能指标:

测量原理 激光脉冲飞行时间测量法
测量范围 0.2m … 25m对于≥ 10 % 反光表面 (与目标反射能力、杂散光及环境条件有关)
0.2m … 40m对于≥ 40 % 反光表面 (与目标反射能力、杂散光及环境条件有关)
0.2m … 200m使用反光板
测量精度 ±5cm
分辨率 1cm
重复性精度 ±2cm
测量速率/td> 最大30 kHz
输出速率 最大30 kHz ,根据应用调节
激光等级 激光等级1级, IEC 60825-1:2007 (905 nm, 红外激光) 椭圆形激光光束
激光发散角 3mrad x 1mrad
工作温度 标准: 0℃…+50℃;可选配加热功能: -40℃…+50℃
存储温度 - 40℃…+65℃
供电电压 10…30 VDC
功率 6 W (可以选配加热功能,需要增加 25W),24V供电
数据接口 RS232 或 RS422,ASCII 或二进制编码,最大波特率921600 bps
开关量输出 2 路高端侧开关量输出,负载100mA
模拟量输出 4 mA…20 mA 电流输出,对测量范围可编程
湿度 10 %…90 %, 无凝结
电磁等级 I EC 61000-6-2  I EC 55011
抗冲击 DIN ISO 9022-3
重量 传感器带电缆800 g,支架 400 g
防护等级 IP 67
传感器尺寸 200 mm×95 mm×45 mm
