MSE-V508白光测速仪

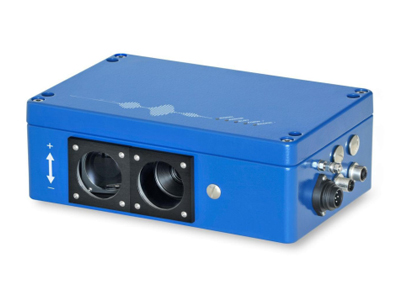

MSE-V508是非接触光学测量仪,可以测量速度和长度,结构紧凑。

基于空间滤波原理,可以持续获得速度测量数据。基于网状结构的滤波效果(栅极调制)的空间滤波技术是由CCD传感器实现。由设备检测到频率,该频率与被测物体的速度成正比。长度可以通过计算获得。采用高亮度LED将被测物表面照亮。根据表面形态(粒度),光线会反射到CCD传感器上。几乎所有的表面都可以被测量。通过内置的控制回路调节曝光时间和亮度,保证快速适应被测物表面状况。根据客户要求MSE-V508可以配备多种不同的工业接口或脉冲输出。结构紧凑坚固,使得传感器节省空间,安全安装在各种工业领域(金属、纸张、木材、陶瓷)的设备上。

主要特点

● 非接触光学仪器

● 速度可达50米/秒

● 测量精度±0.025%

● 工作距离:170mm/185mm/240mm

● 可自由滑动

● 不易磨损

● 几乎不受材料限制

● 高功率照明LED灯

● 无有害激光

● 外壳坚硬,高精度

● 对杂质不敏感

● 多种接口可选

● 易于安装

● 使用寿命超过15年

● PC软件参数化

● 德国制造

典型应用

● 能够测量几乎所有表面和材料(如金属,纸张,纺织品,塑料,陶瓷,木材,橡胶)

● 适合多种场合应用(例如切割,定位,监管,检查,质量控制)

● 适用于各种各样的产品(例如带,护栏,板,箔,管,电缆,电线,长袍等)

● 络纱机、纵剪线、涂装检查线的长度和速度测量

● 在造纸机械中用于速度测量,如纸浆,卷筒纸和纸

● 管和型材的长度测量和速度测量

● 挤压机的速度和剪切控制

选项和附件

● 附加卡用于数字接口(RS232, RS485/RS422, Fast Ethernet, PROFIBUS DP, Profinet, USB),脉冲输出和模拟量输出

● 交货与安装时的配件:线性导轨,保护箱,空气吹扫喷嘴,外部计数器和显示器,光栅等

性能指标

  MSE-V508A MSE-V508D MSE-V508L MSE-V508E
标称距离和工作范围 185 ± 15 mm 240 ± 15 mm 185 ± 10 mm 330 ± 30 mm
—扩展工作范围 185 ± 15 mm 240 ± 30 mm 185 ± 15mm 330 ± 30 mm
测量范围 0.6…1500 m/min 0.18…1200 m/min 0.12…250 m/min 0.60…2000 m/min
—扩展测量范围 1.2 … 3000 m/min 0.72…2400 m/min 0.30…600 m/min 1.00…2700 m/min
—用特殊过滤器FB2V 0.36…210 m/min 0.18…150 m/min 0.08…100 m/min 0.41…270 m/min
—扩展工作范围和过滤器FB2V 0.72…420 m/min 0.42…330 m/min 0.26…200 m/min 0.82…540 m/min
测量精度 在标称工作距离时 < 0.025 %
在测量范围时 < 0.05 %; 在扩展测量范围时 < 0.2 %
重复性精度 < 0.025 %
平均更新时间 > 0.2 ms 附加1…32倍滑动平均值算法
长度测量范围 内部长度范围可达2,000,000 km
测量原理 CCD传感器/半导体栅格为参考的空间滤波器
照明 白色LED灯(预期寿命>5年)
LED状态指示灯 信号(绿色),故障信号(红色),通讯(黄色),向前(绿色),向后(绿色)
电源电压,功耗 24 VDC, 25 W
工作温度 0℃~50℃
防护等级 IP65
EMC 符合CE工业标准
传感器尺寸,重量 260 x 160 x 91 mm, 约3.6Kg
光电隔离输出 错误         错误信号
状态         信号状态
光电隔离输入 触发         外触发信号
待机         空闲模式/锁
脉冲输出(编码器) A/B,相差90°, 分辨率8 ns, 0.2 Hz … 25 kHz
可选配集电极开路(IPPL),5V电平(IP5V)或 推挽(IPPP)
模拟量输出 电流输出,可选配 0 … 20 mA,  0 … 24 mA,  4 … 20 mA (IAUN)
现场总线接口 Profibus DP (IFPB), Telnet via FastEthernet (IFFE), Profinet IO (IFPN)
标准供货 MSE-V508传感器,电源电缆,连接电缆,定位助手,光盘(内含调试软件),说明书
可选配件 保护壳和冷却壳CPC1,安装底板MPL1,冷却空气供给箱AC5
1) 可以根据客户要求提供更大的工作范围 4) 开路集电极接口卡(IOPL)。绝缘链接,短路保护
2) DIN1319/ISO3534,测量长度,测试条件:测量长度10米,主动跟踪, 恒定的条件:温度(20°C),距离,速度,光照。 5) 光电隔离,短路保护,电压50VDC,36VAC
6) 待机输入可以作为第二触发输入使用。需要软件V1.10或更高版本
3) 用户可简单更换 7) IP5V和IPPP提供输出频率高达4MHz
